[라즈베리파이] 라즈베리파이로 NAS 서버 구축하기 #01 | 라즈베리파이4 세팅하기

라즈베리 파이 세팅을 해보고자 합니다.



라즈베리파이4 를 사용하고 있습니다.











우선 라즈베리파이는 발열이 심하기 때문에 방열판과 쿨링 팬을 연결해야 합니다.

방열판은 각 크기에 맞춰서 부착을 해줍니다,

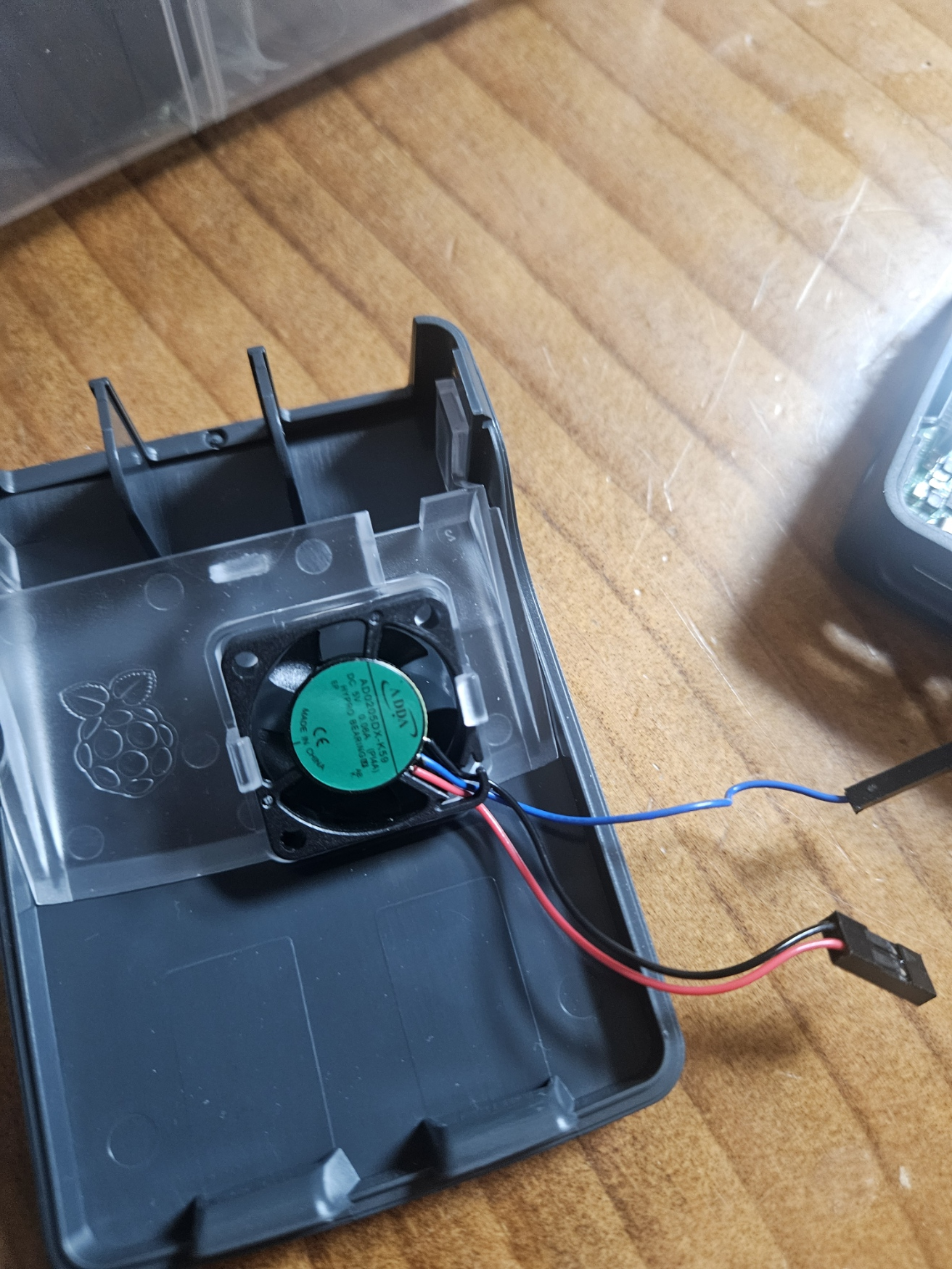

저는 라즈베리 파이 4 의 케이스 팬을 사용했습니다.

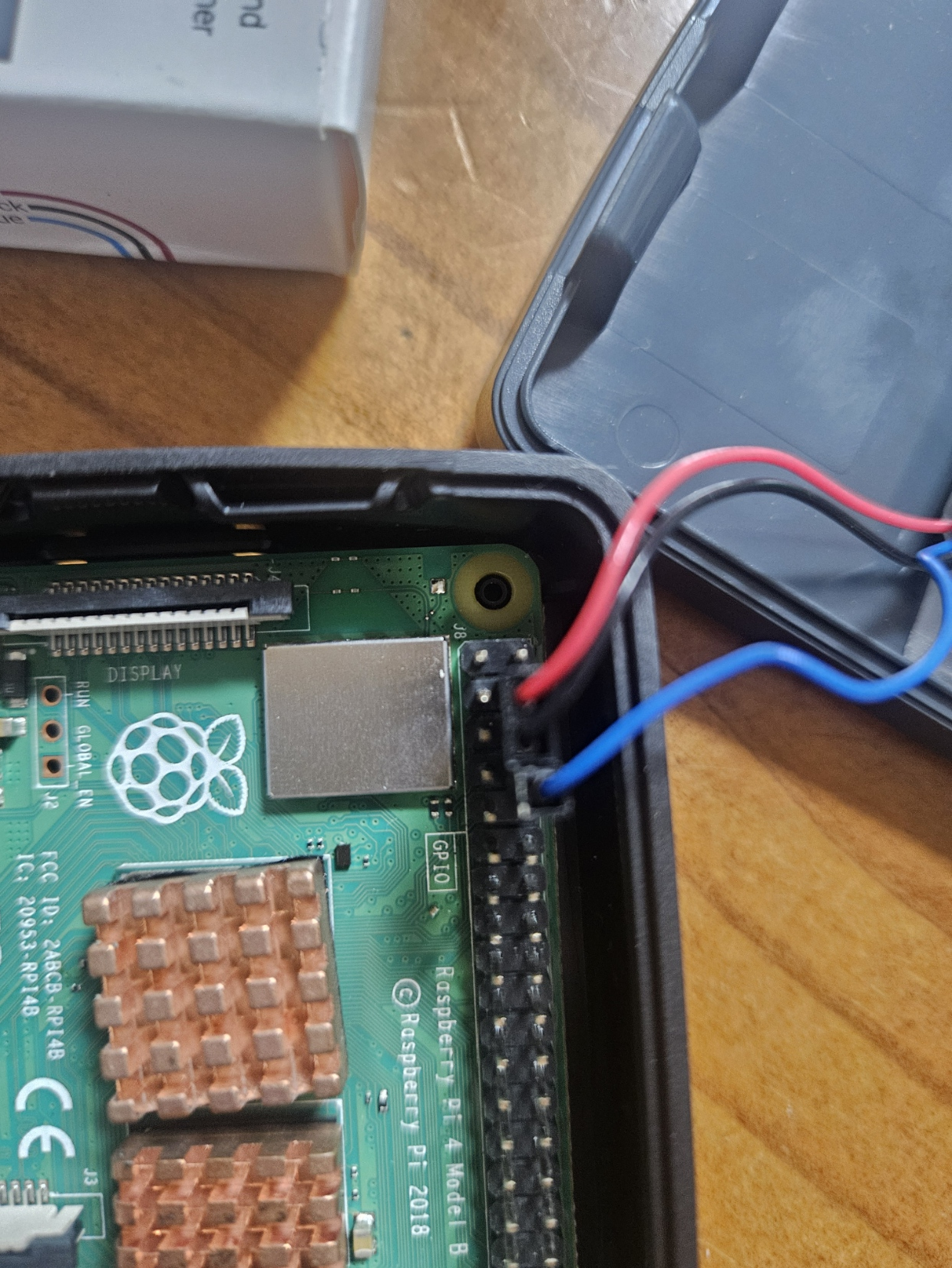

팬의 케이스에 적혀있는 대로, 빨간선이 위로가게 2번째 위치에 꽂아줍니다.

검은선은 같이 연결되어 있기에 3번째 위치에 꽂아지게 되고요.

파란색 선은 4번째 위치인 GPO 핀에 꽂아줍시다. (위치를 잘 봐야 합니다.)

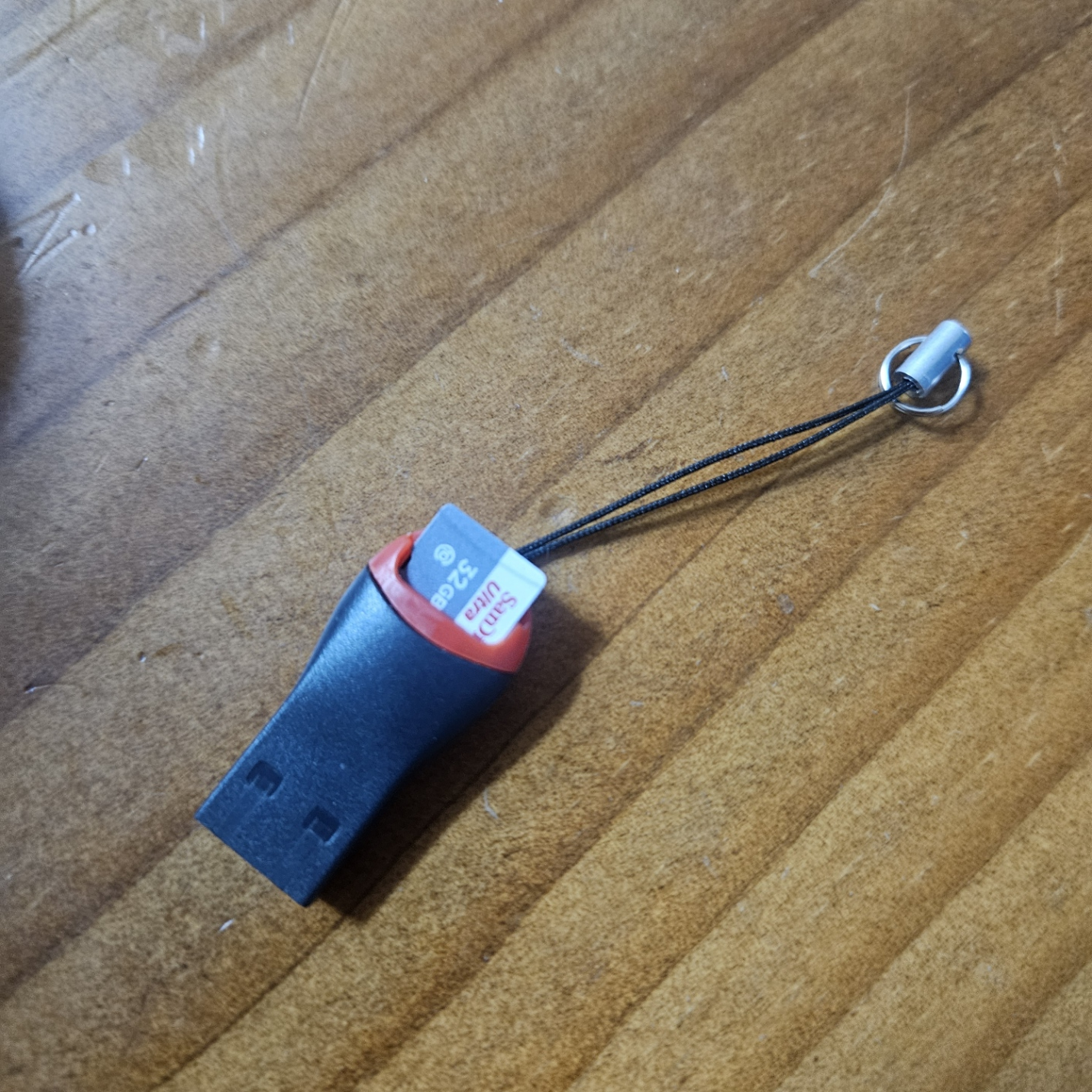

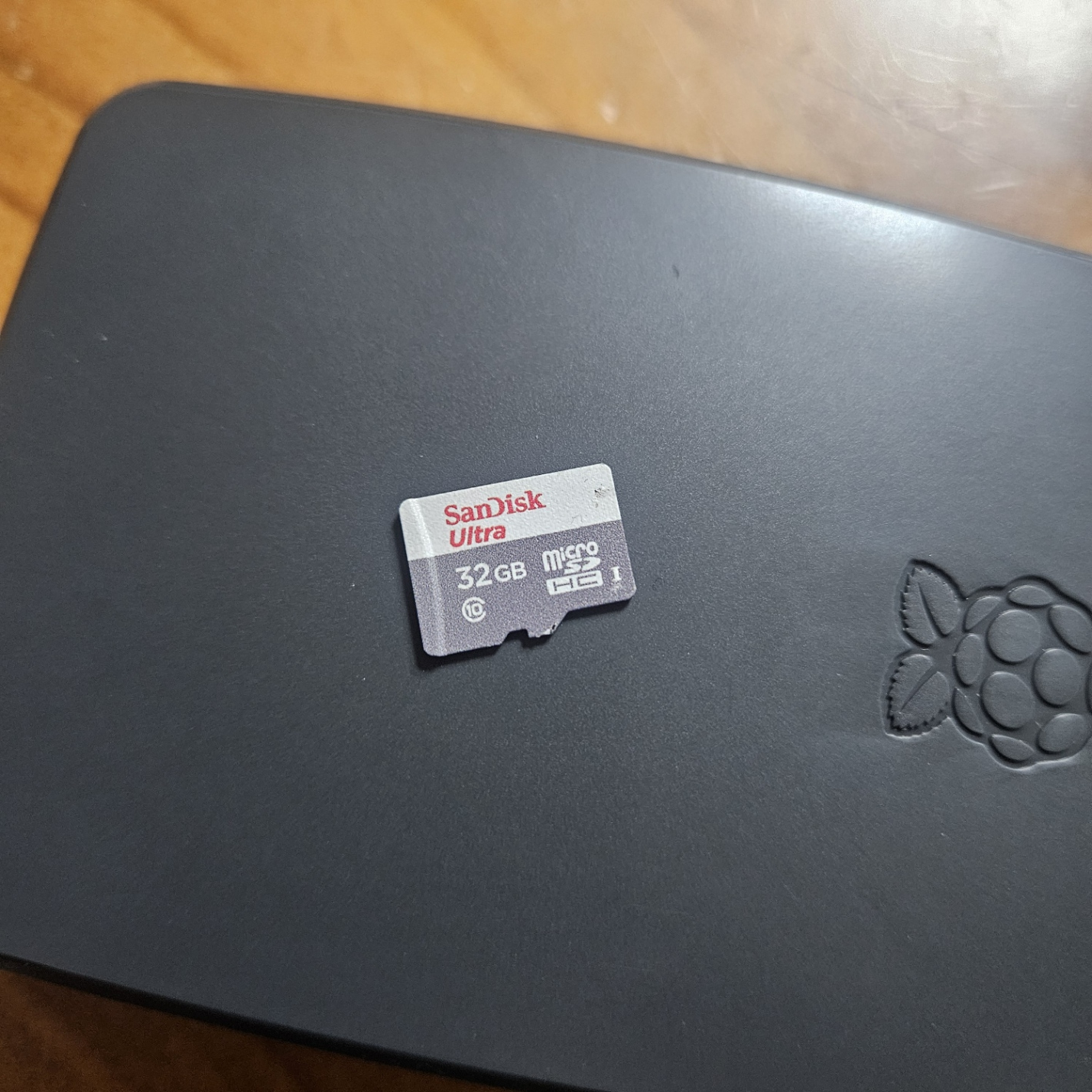

SD 카드가 존재하는데, 이는 라즈베리 파이의 운영체제를 여기다 받아야 합니다. SD 카드를 연결할 수 있는 USB에다가 이 SD 카드를 연결한 후 컴퓨터에 연결해줍시다.











https://www.raspberrypi.com/software/

Raspberry Pi software – Raspberry Pi

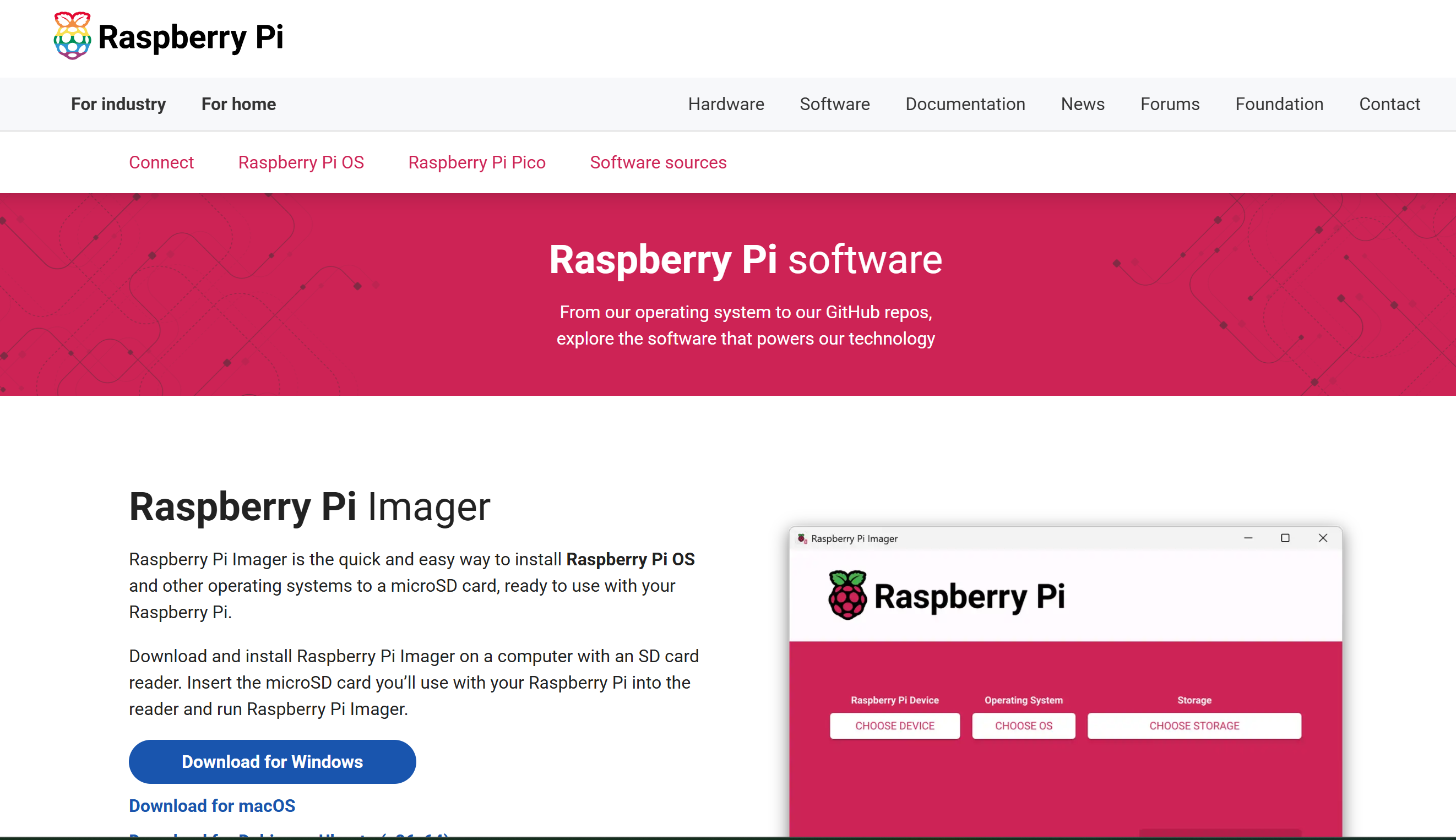

라즈베리파이 사이트에 가서 사용하고 있는 운영체제에 맞춰서 다운로드 해줍니다. (저는 윈도우를 사용하고 있습니다.)

설치 프로그램을 실행해준 후 다운로드가 끝나 해당 응용프로그렘을 실행시키면

아래같은 화면이 나옵니다.

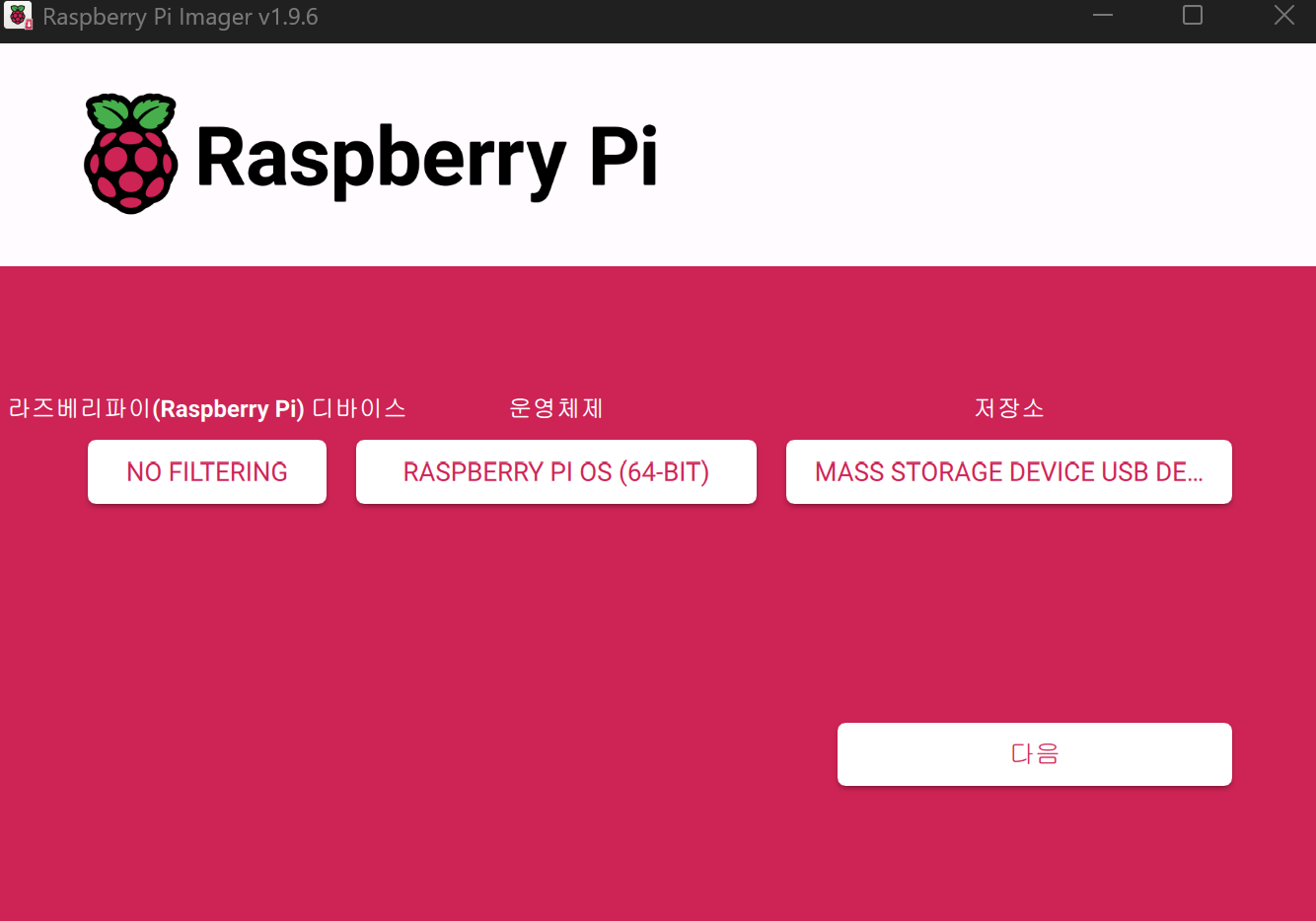

저장소 선택을 누르면 연결된 usb 디바이스가 뜰 겁니다. 해당 저장소를 클릭해줍니다.









운영체제 선택을 눌러



그리고 운영체제 선택을 눌러 설치하고자 하는 운영체제를 클릭한 후 설치해줍시다.

시간이 좀 오래걸립니다..

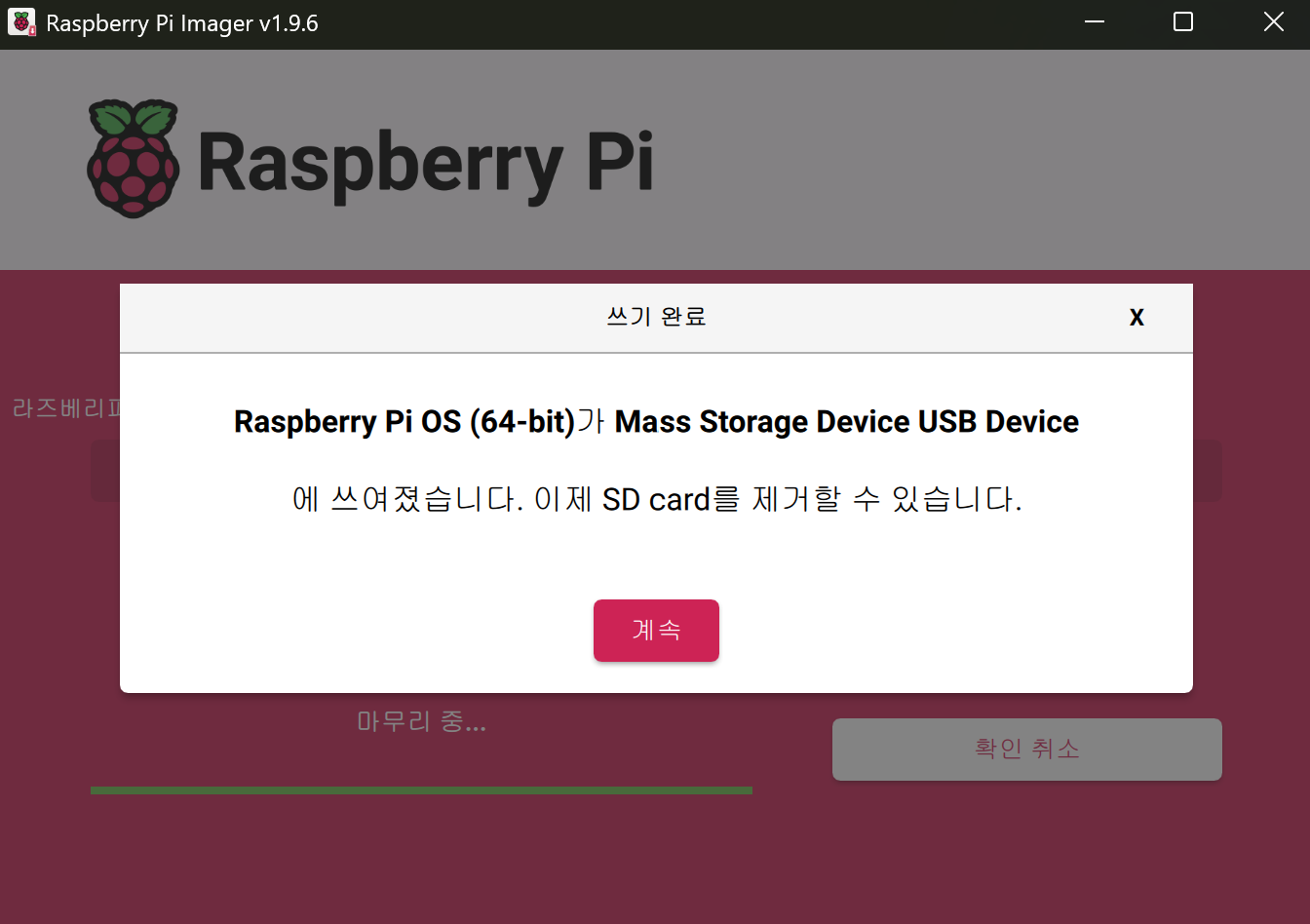

성공적으로 설치가 완료되면 아래와 같은 화면을 볼 수 있습니다. 이제 sd 카드를 제거하고, 라즈베리파이에 연결해줍시다.

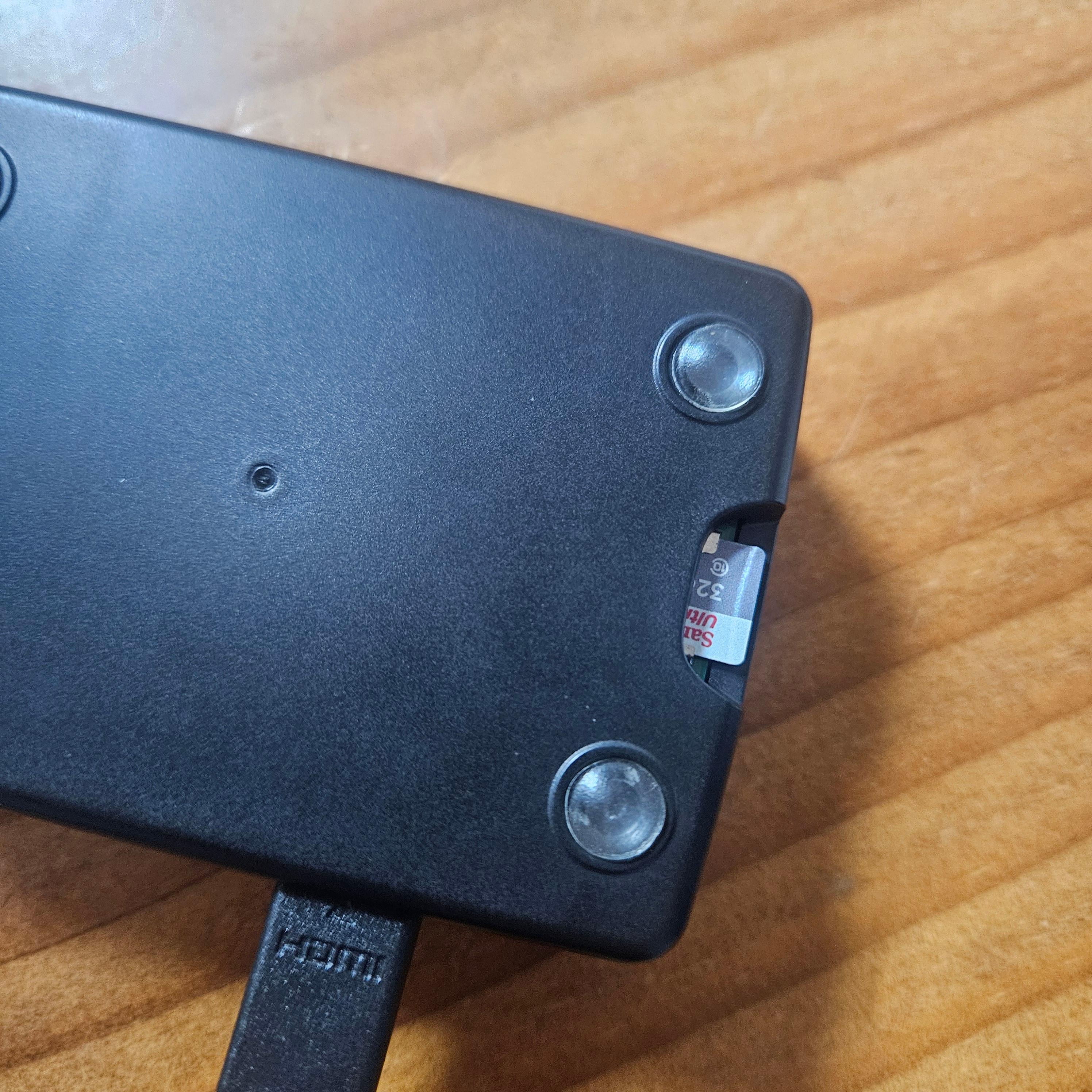

sd 카드의 앞면이 위로 오게 방향에 잘 맞춰서 연결해주세요.

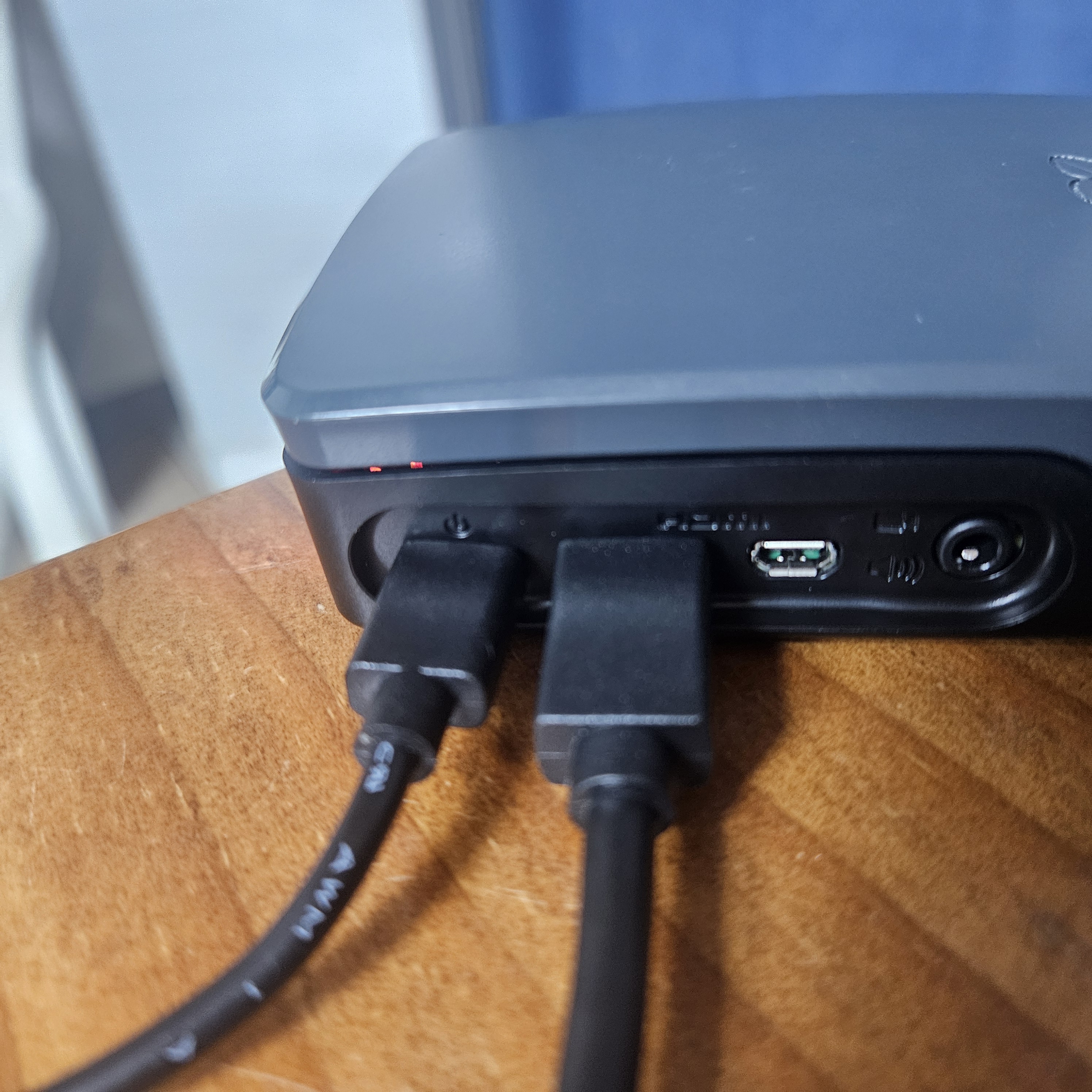

그리고 라즈베리 파이에 전원선과 디스플레이 케이블을 연결해줍시다.







근데 여기서 문제!

좌: 정상, 우: 비정상

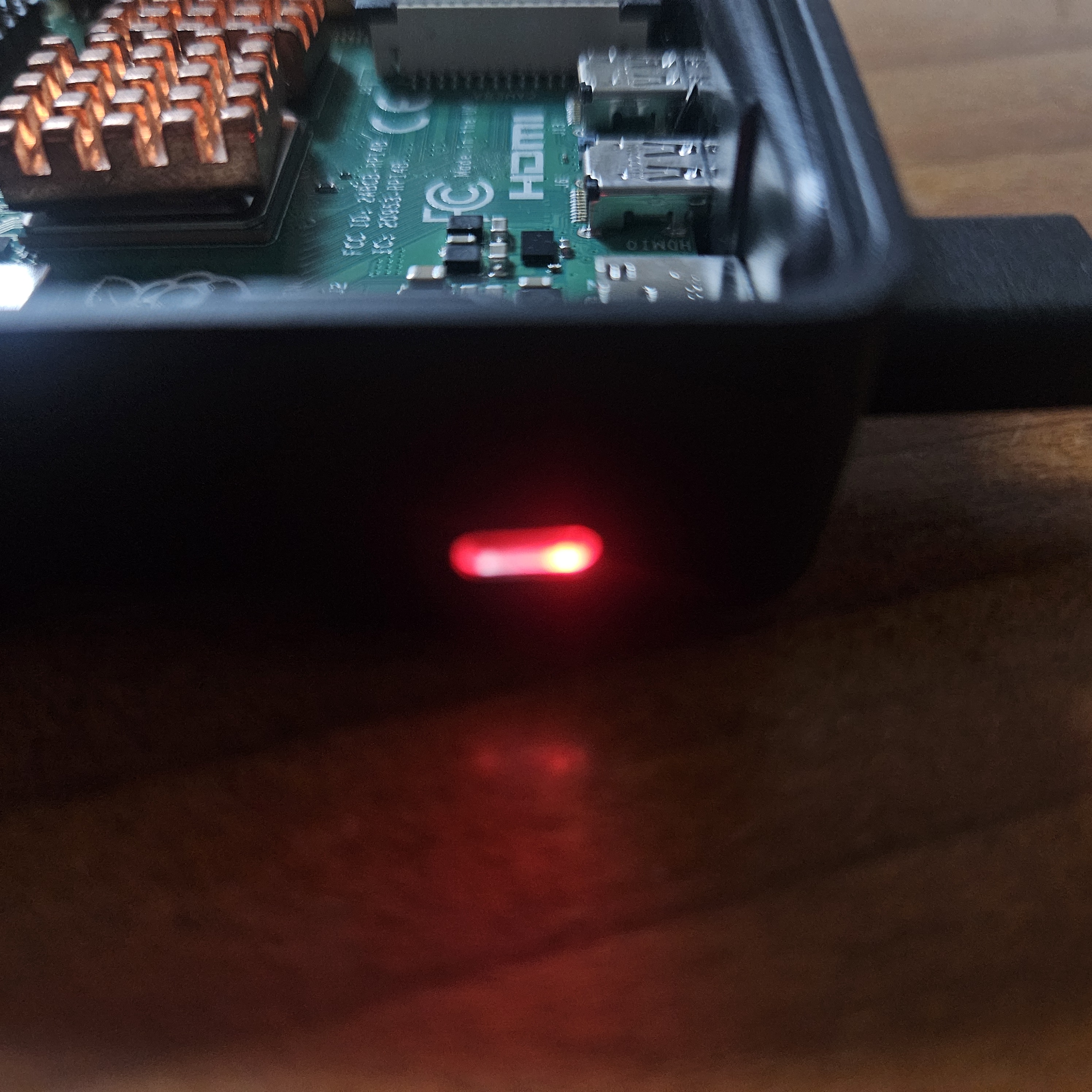

🔴 LED는 전원과 연관되어, 전원이 공급되지 않으면 켜지지 않음. 하지만 지금은 켜져잇는 상태임.
🟢 LED는 SD Card와 연관되어, SD card 내부의 이미지가 깨진 경우나 SD card가 인식되지 않으면 켜지지 않는다고 합니다.
저의 라즈베리 파이는 🔴 LED는 잘 켜졌지만, 🟢 LED는 간헐적으로 켜지다가 아예 켜지지 않았습니다.

즉, sd 카드에 문제가 있던 것....



사실 이 sd 카드는 몇년 전 전공 수업시간에 다소 거칠게 사용하며 조금 고장이 난 모양입니다..  그래서 새로 구매를 해줬습니다.
